安規電容是一種電子元件，是符合規范標準及行業要求的電容器。這樣的電容器即使失效后也不會導致電擊，不危及人身安危，因此在電路中扮演著重要角色。

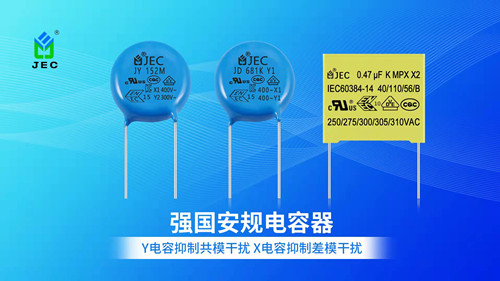

一、安規電容的X電容和Y電容

安規電容主要分為X電容和Y電容兩大類。X電容跨接在電力線兩線（L-N）之間，Y電容通?？缃釉诮涣鬏斎刖€（L或N）與地線（PE）之間。

X電容和Y電容各有特點，除去干擾，保護電路。但在電子設備和電源系統中，常常會看到安規Y電容和安規X電容總是一起出現，這是巧合還是有意？

在電子設備中，X電容和Y電容的并存并非巧合，而是基于它們各自的抗干擾功能進行互補。

二、安規X電容的作用

安規X電容主要用于電源線濾波，它能夠濾除電源線上的高頻噪聲和差模干擾。差模干擾主要由電源電路中的非連續電流、輸入濾波電解電容上的寄生電阻及寄生電感所引起。

X電容跨接在火線和零線之間，通過其電感和電容特性，削弱差模干擾，提高電路的穩定性和可靠性。

三、安規Y電容的作用

安規Y電容主要用于抑制共模干擾。共模干擾電流主要是由電源電路中的功率管、快速二極管、變壓器等元件對地的寄生電容所引起。

Y電容通常跨接在交流輸入線（L或N）與地線（PE）之間，形成一個類似英文字母“Y”的形狀，因此得名。

Y電容通過這樣的電路連接方式，能將共模干擾電流導入地線，從而削弱其對電路和設備的影響。

四、X電容與Y電容的合作

在電子設備和電源系統中，X電容和Y電容總是一起出現，是因為差模干擾和共模干擾同時存在于電源線和設備內部電路中，單獨使用X電容或者Y電容難以除去。

因此將X電容和Y電容放在一起，對差模干擾和共模干擾進行抑制，保護電路。
